English
深圳市寶測(cè)達(dá)科技有限公司Shenzhen POCE Technology co.,Ltd
總部
電話：
Tel:86-755-29113252
Fax:86-755-29113135
地址：
深圳市寶安區(qū)石巖塘頭宏發(fā)科技園H區(qū)綜合樓1樓
T.1-T.8試驗(yàn)程序
1. 電池(組)預(yù)處理充放電
2. 試驗(yàn)：高度模擬(T.1)
3. 試驗(yàn)：溫度試驗(yàn)(T.2)
4. 試驗(yàn)：振動(dòng)(T.3)
5. 試驗(yàn)：沖擊(T.4)
6. 試驗(yàn)：外部短路(T.5)
7. 試驗(yàn)：撞擊/擠壓(T.6)
8. 試驗(yàn)：過度充電(T.7)
9. 試驗(yàn)：強(qiáng)制放電(T.8)
注：
1）小型電池(組)預(yù)處理充放電后按順序進(jìn)行試驗(yàn)T.1至T.5,試驗(yàn)T.6和T.8應(yīng)使用未另外試驗(yàn)過的電池(組)。試驗(yàn)T.7可以使用原先在試驗(yàn)T.1至T.5中使用過的未損壞電池組進(jìn)行，以便測(cè)試經(jīng)過充放電的電池組。
2）T.7只適用于可充電電池組( Rechargeable battery)或充電單一電池電池組(Single cell battery）。
3）T.8只適用于單體電池(Single cell)
電池(組)數(shù)量和預(yù)處理?xiàng)l件

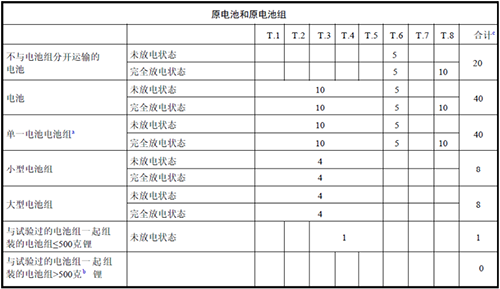

原電池和原電池組

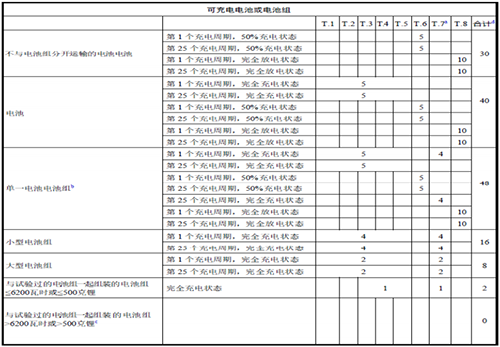

可充電鋰離子電池或電池組
試驗(yàn)T.1：高度模擬
試驗(yàn)條件：
試驗(yàn)電池(組)在壓力等于或低于11.6Kpa和環(huán)境
溫度(20±5℃)下存放至少6小時(shí)。
試驗(yàn)要求：
1）無滲漏、無排氣、無解體、無破裂和無起火。
2）電壓百分比≥90%（電壓的要求不適用于完全放電狀態(tài)的試驗(yàn)電池和電池組)
試驗(yàn)T.2：溫度試驗(yàn)
試驗(yàn)條件：
1)72±2℃/至少6小時(shí)(大型電池或電池組：至少12h)
2)-40±2℃/至少6小時(shí)(大型電池或電池組：至少12h)，
3)兩者最大轉(zhuǎn)換時(shí)間間隔：30mins。
4)重復(fù)進(jìn)行，共完成10次。
5)試驗(yàn)完成后接著在環(huán)境溫度(20±5℃)下存放24h。
試驗(yàn)要求：
1）無滲漏、無排氣、無解體、無破裂和無起火。
2）電壓百分比≥90%(電壓的要求不適用于完全放電狀態(tài)的試驗(yàn)電池和電池組。）
試驗(yàn)T.3：振動(dòng)
波形：正旋波
對(duì)數(shù)掃頻：7Hz--›200Hz--›7Hz，時(shí)間15mins;
振動(dòng)方向：X,Y,Z三個(gè)互相垂直方向，每個(gè)方向重復(fù)12次共3hrs，其中一個(gè)振動(dòng)方向必須與端面垂直。
1)電池和小型電池組：7Hz開始，保持1gn 的最大加速度，直到頻率達(dá)到18 赫茲。然后將振幅保持在0.8 毫米(總偏移1.6 毫米)，并增加頻率直到最大加速度達(dá)到8gn(頻率約為50 赫茲)。將最大加速度保持在8gn 直到頻率增加到200赫茲。
2)大型電池組：從7Hz開始，保持1gn的最大加速度，直到頻率達(dá)到18 赫茲。然后將振幅保持在0.8 毫米(總偏移1.6 毫米)，并增加頻率直到最大加速度達(dá)到2gn (頻率約為25Hz)。將最大加速度保持在2gn直到頻率增加到200 赫茲。
試驗(yàn)要求
1）無滲漏、無排氣、無解體、無破裂和無起火。
2）電壓百分比≥90%（電壓的要求不適用于完全放電狀態(tài)的試驗(yàn)電池和電池組。)
試驗(yàn)T.4：沖擊
試驗(yàn)條件：
1)小型電池(組)最大加速度：150gn,脈沖持續(xù)時(shí)間:6ms,半正旋波或：
2)大型電池(組)最大加速度：50gn,脈沖持續(xù)時(shí)間:11ms,半正旋波。
3)沖擊方向：在電池(組)三個(gè)互相垂直安裝方向。
4)正負(fù)極方向各3次，共18次。
試驗(yàn)要求：
1）無滲漏、無排氣、無解體、無破裂和無起火。
2）電壓百分比≥90%（電壓的要求不適用于完全放電狀態(tài)的試驗(yàn)電池和電池組。
試驗(yàn)T.5：外部短路
試驗(yàn)條件：
1)環(huán)境溫度:57±4℃。
2)電池(組)暴露時(shí)間：小型電池(組):至少6小時(shí)，大型電池(組)至少12小時(shí)。
3)短路電阻：總外部電阻<100mΩ。
4)短路時(shí)間：小型電池(組)外殼溫度回到57±4℃后繼續(xù)至少1小時(shí)，或：大型電池(組)外殼溫度降幅達(dá)最高溫升幅度的1/2且保持低于該數(shù)值。
試驗(yàn)要求：
1)電池(組)外殼溫度不能超過170℃。)
2)試驗(yàn)過程中及試驗(yàn)后6小時(shí)內(nèi)無解體、無破裂，無起火。
試驗(yàn)T.6：撞擊/擠壓
1)撞擊：適用于直徑≥18.0mm的圓柱形電池(例如:18650)。
試驗(yàn)條件：
1)鋼棒直徑(Ф):15.8±0.1mm,長度(L):≥60mm
2)重錘質(zhì)量(m):9.1±0.1kg
3)撞擊高度(H):610±25mm
4)撞擊位置：鋼棒和試樣縱軸垂直交叉處

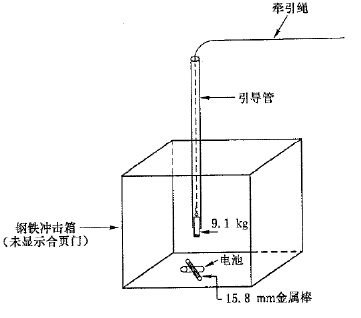

示意圖：
2)擠壓：適用于棱柱形、袋裝、硬幣/紐扣電池和直徑<18.0mm，圓柱形電池(例如:軟包裝電池或14430圓柱形,CR2032扣式)。
試驗(yàn)條件：
1)兩個(gè)平面之間擠壓。
2)擠壓速度：第一個(gè)接觸點(diǎn)上大約為1.5cm/s
3)持續(xù)擠壓直至出現(xiàn)下列三者情況之一即釋放壓力：
a.施加的力達(dá)到13KN±0.78KN；
b.電池電壓下降至少100mV；
c.電池厚度變形達(dá)初始厚度50%或以上。

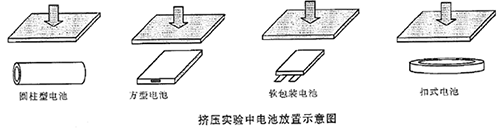

示意圖：
撞擊/擠壓試驗(yàn)要求：
1)試驗(yàn)后電池外殼溫度不超過170℃。
試驗(yàn)T.7：過度充電
試驗(yàn)對(duì)象:適用于可再充電電池組或可再充電單一電池電池組
試驗(yàn)條件：
1)環(huán)境溫度：室溫
2)充電電流：電池組制造商建議的最大持續(xù)充電電流*2倍
3)充電電壓：
a)電池組制造商建議的充電電壓≤18V時(shí),最大充電電壓*2
倍或者22伏,取兩者中的較小者。
b)制造商建議的充電電壓>18V時(shí),最大充電電壓*1.2倍。
4)充電時(shí)間：24H
試驗(yàn)要求：
試驗(yàn)過程中及試驗(yàn)后6小時(shí)內(nèi)無解體、無起火。
試驗(yàn)T.8：強(qiáng)制放電
試驗(yàn)對(duì)象：原電池或充電電池(單體）
試驗(yàn)條件：
1)環(huán)境溫度：室溫
2)放電電流：電池制造商規(guī)定的最大放電電流
3)試驗(yàn)電池與12VDC電源,某一電阻負(fù)荷串聯(lián)
4)放電時(shí)間(單位:h)=電池額定容量/放電電流

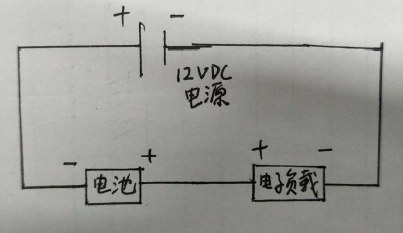

試驗(yàn)接線圖:
試驗(yàn)要求電池在試驗(yàn)過程中和試驗(yàn)后7天內(nèi)無解體無起火。
