關于電源適配器的檢測以及抽樣中，最常見且最基本的三大問題。分別是：插腳尺寸、產品結構、外殼材料。
插腳尺寸

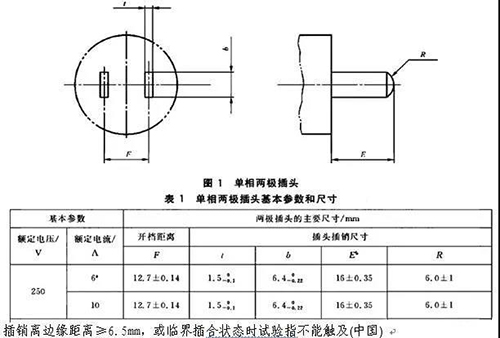

對于國標插腳，對插腳尺寸以及插銷離邊緣距離都有相應的要求。
如下圖：

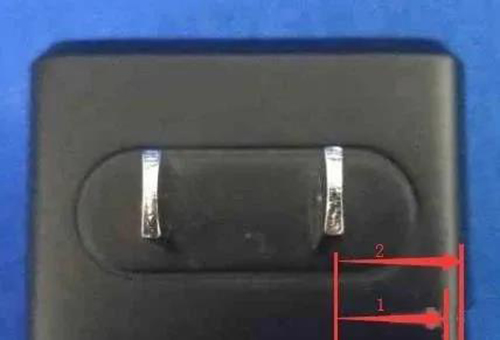

其中比較容易出問題的主要是插銷的倒圓半徑R，以及插銷到邊緣的距離，其中插腳到邊緣的距離要注意，當外殼邊緣有倒腳時，其測量距離為到倒圓內側，即下圖1的距離，而不是2的距離。
產品結構
產品的結構問題與很多方面都有關系，這邊不做詳細的描述。主要說幾個容易出問題的點：
A．保險絲兩端的爬電距離和電氣間隙：保險絲兩端屬于基本絕緣
海拔2000米的條件下：電氣間隙（2.0mm）；爬電距離（2.5mm）
海拔5000米的條件下：電氣間隙（3.0mm）；爬電距離（3.0mm）
之前很多實驗室是以功能絕緣來考量保險絲兩端的，所以距離是按：
海拔2000米的條件下：電氣間隙（1.5mm）；爬電距離（2.5mm）
海拔5000米的條件下：電氣間隙（2.3mm）；爬電距離（2.5mm）
再延續之前的經驗的話，在認證以及抽檢中比較容易出問題，所以最好還是用更嚴酷的標準來要求自己。
B. 變壓器繞組間的隔離
當繞組組件中兩根繞組或一根繞組線和另一根導線接觸并相互成45°~90°之間任一角度，并承受繞組拉伸，則應當提供機械應力防護，例如這種保護可以通過絕緣套管或片狀材料或使用絕緣要求層數的兩倍來提供物理隔離。

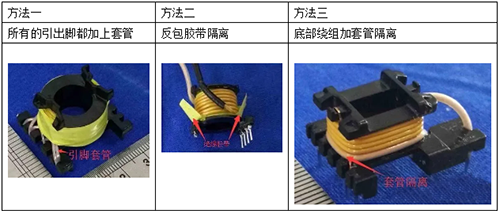

變壓器的結構中有一個問題需要注意，那就是繞組間的隔離，主要就是初級出線與次級繞組，或次級出線與初級繞組之間隔離，根據標準需要對其進行隔離，先提供幾種常用的隔離方法：
C. 電路初級線路到外殼可接觸部分
這個部分的距離是經常容易被忽略掉的，這個就要求產品的外殼以及開槽要有一定的距離，還有就是初級銅箔最好不要緊靠PCB邊緣，最好留出一點距離。
外殼材料
電源適配器做CCC認證時，外殼材料一般是沒有認證的，需要進行隨機測試，在標準中插銷支撐件需要通過125℃球壓以及燃燒等測試，所以要求材料需要一定的硬度以及最小V-1的防火等級。
